前言

通常，裝配式建筑預制構件深化設計大概流程是這樣的：

◆ 收集各專業（建筑、結構、設備、精裝等）最終版施工圖圖紙條件及技術資料（施工方案、構件生產工藝等）；

◆ 對各專業圖紙資料進行核對、會(huì )審，對圖紙資料中不明確或相互矛盾的地方與相關專業進行溝通、確認；

◆ 依據設計內容、項目特點，羅列出本項目構件深化設計要點；

◆ 制作預制構件深化設計圖紙，項目參與各方對深化設計圖紙進行最終確認。

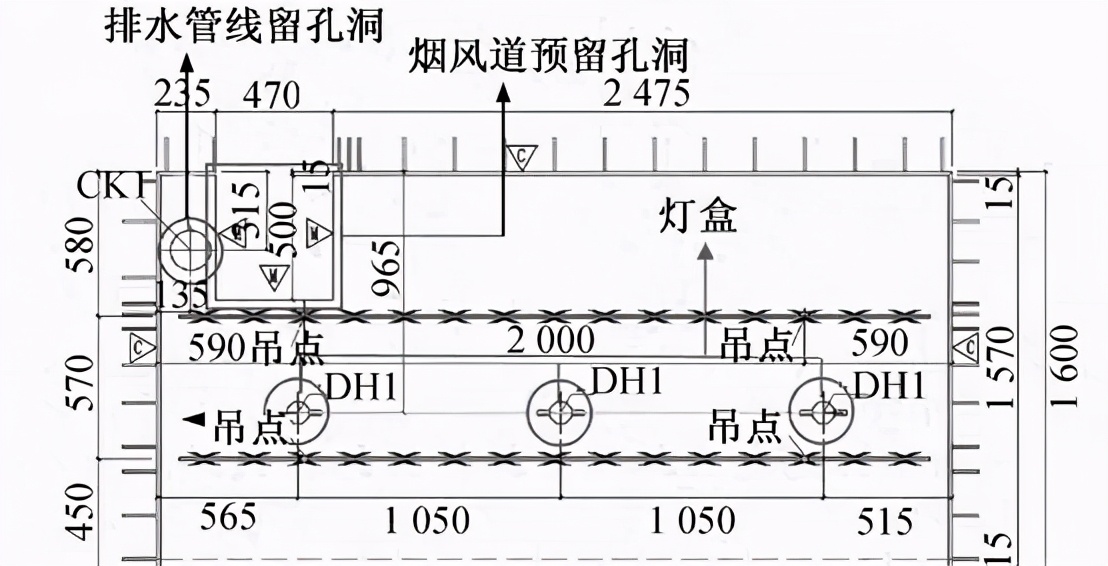

▲ 構件深化詳圖示例

在實際深化設計過程中，往往上述的第3點最容易被忽略掉，從而造成錯漏返工進而增加成本的情況。

結構專業

依據裝配式結構施工圖對以下內容進行確認：

1、預制構件類型：疊合樓板、空調板、陽臺板、梁、樓梯等；

2、裝配式實施范圍：預制構件起止樓層、范圍。

建筑專業

1、建筑墻體

◆ 確認結構墻和二次隔墻定位；

◆ 確認建筑平面圖、建筑單元大樣圖、精裝墻體是否一致，且與結構梁、墻、柱是否一一對應。

2、空調板地漏、凝水立管、雨水立管

◆ 確認各層平面圖是否均一致；各層空調板上雨水立管與屋面平面圖中分水線找坡位置是否一致。

◆ 確認平面定位。注意外墻保溫和外頁厚度，平面定位需滿足地漏、凝水立管、雨水立管的安裝尺寸；注意避免立管遮擋橫向穿墻孔洞。

◆ 空調板四邊是否有上反檐，若有需要，注意上反檐處排水預留。

◆ 除空調板外，非標準層中不同功能房間（如首層物業用房、大廳等）可能有雨水立管穿頂板而過，在預制范圍內的注意不要遺漏。

3、風道、煙道

◆ 建筑平面和建筑大樣圖中位置要統一。

◆ 預制疊合板預留板洞尺寸確認：建筑單元大樣圖中平面定位，或者圖紙說明中確認風道煙道實際尺寸大小或選型，根據相關圖集確認風道煙道預留板洞大小，且與結構板洞統一。

◆ 廚房、衛生間降板處折板做法，一般取150mm寬，建筑墻厚100mm時，應考慮排水點位、風道煙道外移到折板邊為定位起點；墻厚200mm時，折板寬度同墻厚。

給排水、暖通專業

1、立管

給排水單元大樣圖-確認廚房廢水立管，衛生間污水立管、通氣立管；陽臺廢水立管；太陽能熱水供回水立管距軸線或結構墻體平面定位。注意：

◆ 排水系統圖-確認立管管徑及在哪層穿樓板。

◆ 給排水是否存在轉換層，轉換層中是否有單排，確認立管定位，勿漏點位；

◆ 是否有墻厚變化，立管中心距軸線距離不變，保持垂直方向在同一直線上。

◆ 首二層為其他功能房間的，注意給水、中水、熱水立管等是否穿樓板；是否有增加單排系統。

2、給排水點位

◆ 確認衛生間是否做中水模塊，若有則無需預留預埋。

◆ 通過給排水軸測圖，確認穿樓板點位。一般有衛生間地漏（淋浴、洗衣機）、洗臉盆、坐便器、陽臺洗衣機地漏等。同時應注意：

◢ 墻厚變化位置是否要求潔具排水點位到結構墻體內側距離一致（首層頂板排水墻體以二層建筑平面圖墻體為底圖）；

◢ 單排戶型的戶型大樣圖、軸測圖與系統圖之間是否一致？

◢ 馬桶旁插座及地漏位置注意不一定鏡像。

◆ 排水點位在預制疊合樓板是預留通孔、套管還是止水節（帶止水溢環，可與排水立管直接）？明確預埋件大小及材質，套管及止水節預埋高度等。

◆ 給排水點位是否有安裝量，是否壓梁、壓墻，規避挑梁、反坎（降板處折板寬度與墻厚關系）。

3、水暖管井

◆ 注意水暖管井是否在預制范圍。

4、消防點位

◆ 確認消防立管是否穿預制疊合板。

◆ 注意多層公共區域消防末端試水自噴系統是否穿預制疊合板。（結合消火栓系統圖）

5、空調采暖供回水立管

◆ 結合供暖系統圖確認采暖供回水立管是否穿預制板。

◆ 配套有采用多聯機空調系統時，注意空調供回水立管是否穿預制板。

燃氣專業

1、廚房燃氣立管

結合平面布置圖、系統圖，確認平面定位及穿樓板樓層，注意有首層單供，或首層頂板非標準精裝戶型立管位置錯位的情況。

2、可燃氣體探測器和燃氣切斷閥

樓板預留可燃氣體探測器強弱電線盒（無特殊要求情況下，強電、弱電線盒共用一個接線盒），同時應注意：

◆ 弱電預留線盒安裝位置與強電線盒距離滿足規范要求；

◆ 預留線盒不要吃到整體櫥柜內。

電氣專業

1、區分各種回路：強電（照明開關、插座、智能化等）、弱電（紅外幕簾、可視對講等）、空調（多聯機、新風機等）、消防應急等，考慮回路避讓?zhuān)ㄗh用不同圖例表示。

2、根據電氣設計說明、電氣系統圖，確認各管線回路敷設方式及線管材質大小，預制疊合頂板預留接線盒和穿線通孔。注：戶內除空調插座走頂敷設外，電熱水器插座、燃氣熱水器插座、洗衣機插座等高位插座是否需要走頂敷設？

3、精裝圖中應明確強、弱電插座、開關、燈具定位尺寸、高度，標注敷設方式。

4、電避讓水，避讓板縫，避讓桁架，確定線盒允許避讓距離（一般控制50mm以?xún)?，吊頂內可放寬）?/span>

5、強電入戶線：

在公共區部位宜采用橋架或管線明敷，如不能采用橋架或線槽，應預埋在現澆層內，且預埋管管徑不宜大于32mm。采用橋架敷設，配電箱安裝在靠近橋架側墻上面的，進線管直接走吊頂內由側墻進入配電箱，配電箱不在靠近橋架側墻上面的，進線管上翻至頂層，走頂板現澆層暗敷設引下至配電箱所在墻上后進入配電箱內。

6、注意強電進戶及空調室外機等25mm以上的管線是否影響保護層，處理方式有：

◆ 現澆此區域；

◆ 粗管先走梁或板縫；

◆ 疊合板預留壓槽。

7、可視對講室內機、電控鎖、門磁開關：穿預制疊合樓板時勿遺漏穿線孔預留。

8、采用多聯機空調系統時，應注意：

◆ 疊合板現澆層厚度是否滿足空調室外機線管（一般PVC32）走線？不滿足時可在預制板預留線槽。

◆ 空調室內機電源預留線盒位置是否需要避開機體位置，在哪一側更合理？鏡像戶型能否直接鏡像？

◆ 線控時是否需要單獨預留線控接線盒？

9、隔墻在預制范圍內時，注意各專業走頂管線，勿漏預留穿線孔：

◆ 強電井隔墻有上下對穿管線時；

◆ 照明、空調開關、或與吸頂安裝燈位連接的插座、戶內空調插座；電熱水器插座、燃氣熱水器插座、洗衣機插座、壁裝紅外幕簾等高位插座走頂敷設時；

以上情況均需在疊合板上預留穿線孔。

10、戶內強弱電管線出線較密集，需考慮疊合板現澆層厚度是否滿足公區電氣管線敷設，合理排布。

11、公區預制時，需考慮疊合板現澆層厚度是否滿足公區電氣管線敷設，合理排布。

12、預制疊合板預埋線盒高度需滿足設計要求。

13、圖紙中需提示構件生產單位：

◆ 控制線盒在生產過程中上??；

◆ 線盒鎖母方向按電氣施工圖實際穿線方向預留，生產時注意調整線盒角度，使鎖母方向不與桁架腹桿沖突，以利于現場穿線。

施工措施需要

1、現場施工疊合樓板預留放線洞口；放線洞口做喇叭口時生產工藝能否滿足。

2、懸挑架疊合樓板預留孔。生產階段預留孔洞位置是否準確，生產施工累計誤差后是否適合懸挑架安裝固定使用？

結語

裝配式建筑構件深化設計工作， 需要各專業、參與各方之間緊密配合、高精細度工作，才能避免出現預制構件預留預埋錯漏、返工等造成影響工期和增加成本的情況，才能使后期的施工變得井然有序，才能有條件提高施工效率、提高施工質量。
