一.背景

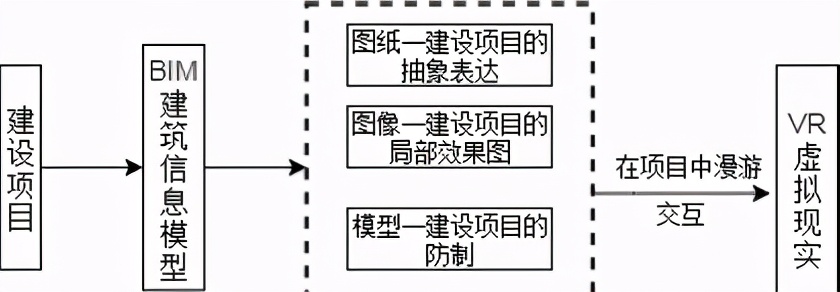

BIM技術可以完成二維圖紙向三維圖紙的轉化，VR技術可以完成虛擬和現實的溝通，“BIM+VR”可以實現“界面-空間”的轉化，BIM與VR兩者優勢互補、相互結合，不僅加強了建筑形體具象性和可視性，還可以提高BIM技術的應用效果，提高了溝通和協調效率?！癇IM-VR”的關系圖如下圖所示。
關于VR場景建模軟件有Enscape、Fuzor以及Mars，其中Enscape是Enscape3D公司推發的渲染插件，可以在Revit，3dmax，sketchup等三維建模軟件中使用，但是Enscape的配景種類和材質的數量和種類明顯不足，在VR場景的構建中設計師需要花費更多的時間，而且會(huì )造成眩暈感，用戶體驗明顯不足。Fuzor是針對AutodeskRevit獨立開發的一款軟件，但是其在國內還處起步階段，軟件操作上不符合國內大多用戶的操作習慣，軟件操作復雜，上手較慢。Mars是光輝城市發布的一款軟件，其主要作用是用于制作效果圖、動畫。Mars不僅可以對VR場景實時渲染，操作簡單，還支持多種3D軟件，體驗感較好，目前在“BIM+VR”的應用模式中，常用光輝城市發布的Mars。
二.建筑行業中的增強現實
因此，AR在建筑行業中有哪些應用？
1、項目決策
利用BIM+AR技術，用戶可以在施工之前以真實的比例真實地看到建筑物。通過將BIM模型加載到移動設備端，利用AR技術在規劃紅線周?chē)M(jìn)行虛擬漫步，查看是否存在任何沖突或進行更改，從而避免發生錯誤，這樣可以使得各參建方能夠實時看到任何更改的所造成的影響。
2、溝通與教學
在施工現場中，面對存在爭議的環節，通過圖紙的溝通可能會(huì )造成信息不對稱，表達與理解上的沖突，或者是在培育新人進行講解時，面對現場空無一物的環境而無從下手，通過AR技術可以在施工現場查看該處BIM模型信息，所見即所得，消除溝通障礙，使講解變得更加通俗易懂。
3、檢查
施工現場的檢查過程需要幾個人，需要在圖紙上進行反復確認，即使這樣，也可能會(huì )存在誤差。有些工序通常是必須重復進行的，從而使過程很費時間。但是，借助AR，檢查人員可以準確地將BIM模型與實際構造進行比較。AR使檢查人員可以拍照，記錄潛在問題，然后將其集成到模型中，在云端發起流程，如果發現問題可以指派相應人員進行整改，整改人員也可以通過AR進行整改回復，提交驗收，大幅度提高準確性并節約時間與成本。
4、查看進度
AR使我們能夠向現實世界提供項目信息。通過預先在云端加載好的BIM模型與實際施工情況相比較，移動設備的BIM模型可以攜帶事先計劃好的時間安排，提供有關施工進度的視覺反饋。因此，可以通過AR技術在現場進行必要的更正。
5、地下工程
在地下鋪設電纜或管道時，可能會(huì )損壞現有的公用設施，甚至在地下建筑工作中損壞氣體管線會(huì )引起爆炸。通過AR技術在工作開始之前將已有地下結構物等相關信息傳到移動設備，在開挖之前可以看到已有構筑物的位置和深度，從而避免損壞來降低風險。在我們的生活中這樣的例子并不少見，小區停水、停電就是常見的現象，原因往往就是某施工單位挖斷水管、電線造成的。同時，在運營階段，可以通過AR技術查看回填后的管道信息，透視至地下，實現安全管理與運營。
6、其他功能
長度測量、角度測量、水平測量目前已經可以通過移動設備內置的陀螺儀來實現，這些功能更是施工現場中常用的，同時結合IoT技術，可以使項目在運營階段，實時查看設備的運行數據，與FM管理系統相結合可以形成工作流，因此具有可攜帶性、準確性、安全性、高效性、節約成本等優勢。
三.總結
過去，紙制圖紙是建設項目的基礎，從規劃到設計到施工甚至到運營都尤為重要。在如今，現代技術的發展應該使得建筑進入新一代的方式。
設計單位和施工單位可以通過高度詳細的BIM模型進行有效的協作。增強，虛擬和混合現實的技術也許可以成為建筑業數字化革命的一項重要支撐。
從紙張到屏幕，從二維到三維，從屏幕上的三維到我們周?chē)恼鎸?shí)世界，建筑行業正在走向思維的轉變。
