研發背景及概況

近年來，機動車保有量迅速增長，與城市停車設施建設滯后的矛盾十分突出，一是機動車數量增長，停車位供需矛盾突出；二是規劃配建車位嚴重不足；三是土地資源緊缺，停車設施供地難；四是停車管理體制缺乏統籌。由此科學合理充分利用地下空間必然成為解決“停車難”的一種趨勢及有效的途徑。

預制裝配沉井式地下機械停車庫研發目的在利用城市老舊小區、公園綠地、商業區等周邊邊角狹小地塊建設地下停車庫以解決部分城市停車難問題。

海滄區行政中心周邊沉井式地下機械停車庫項目由兩個獨立庫組成，分別建設在廈門市海滄區文化藝術中心及行政服務中心。單庫地下占地面積380m2，地面占地面積120m2，作為試點項目，每個庫設計10個車位，地下5層，供給50個停車位。

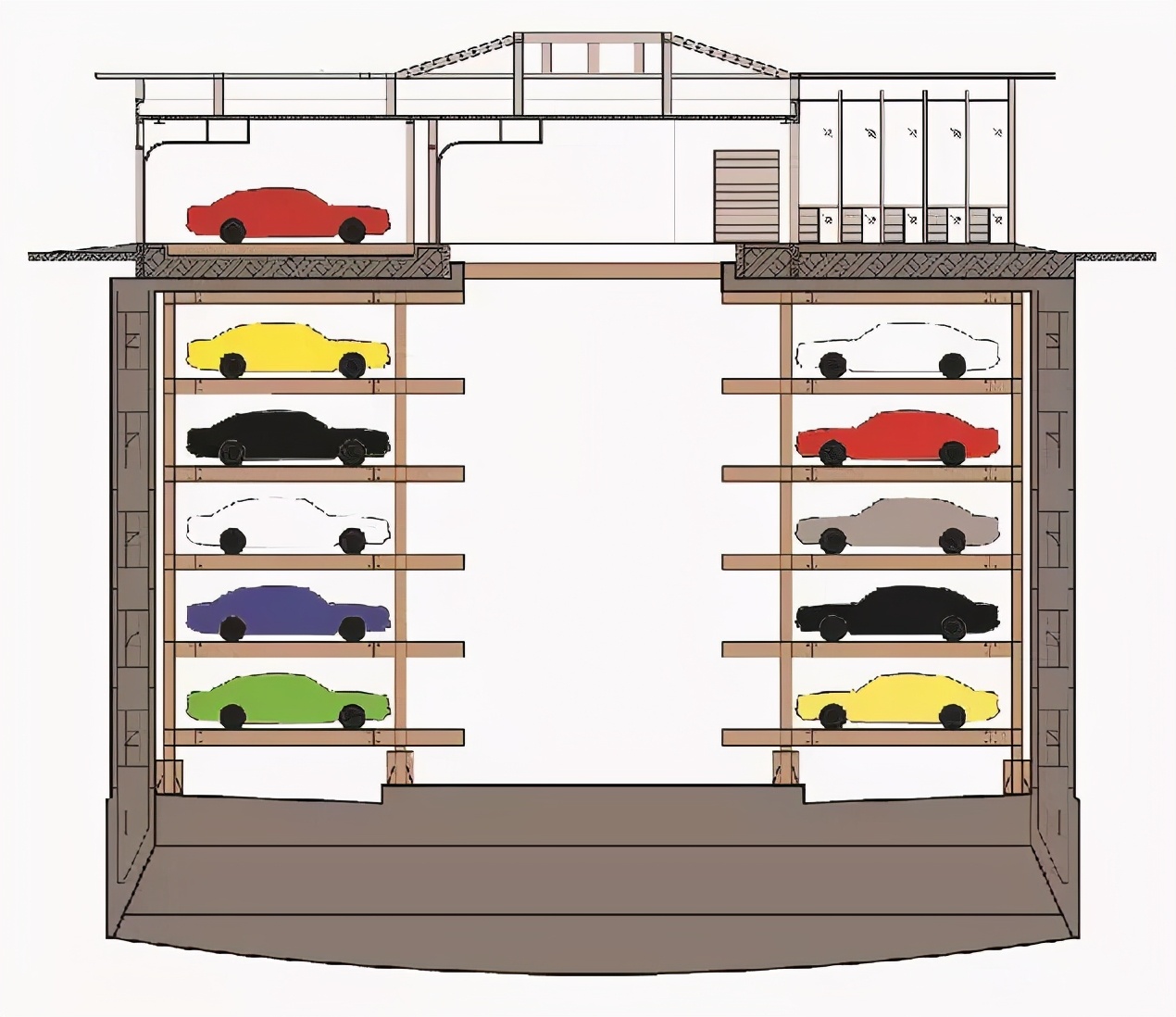

車庫結構透視圖

車庫庫體采用預制裝配式技術結合沉井下沉技術完成建設，主體施工工期5個月，目前已完工。

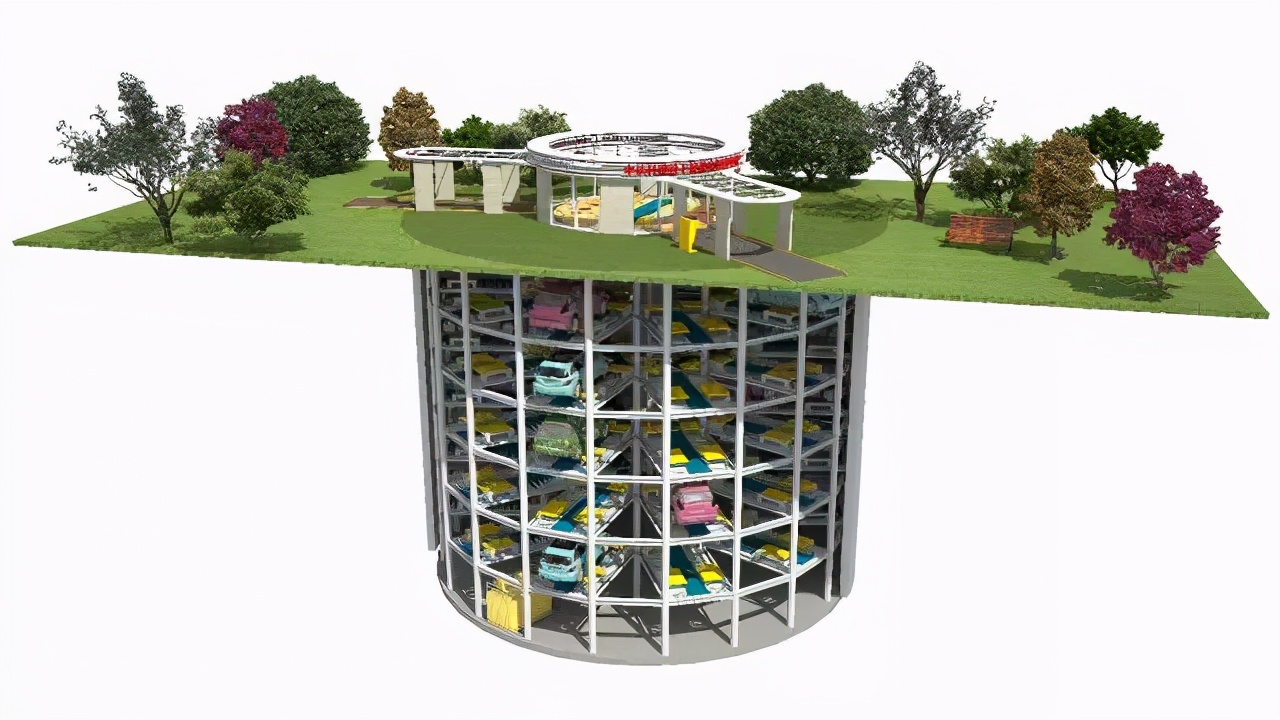

文化中心鳥瞰圖

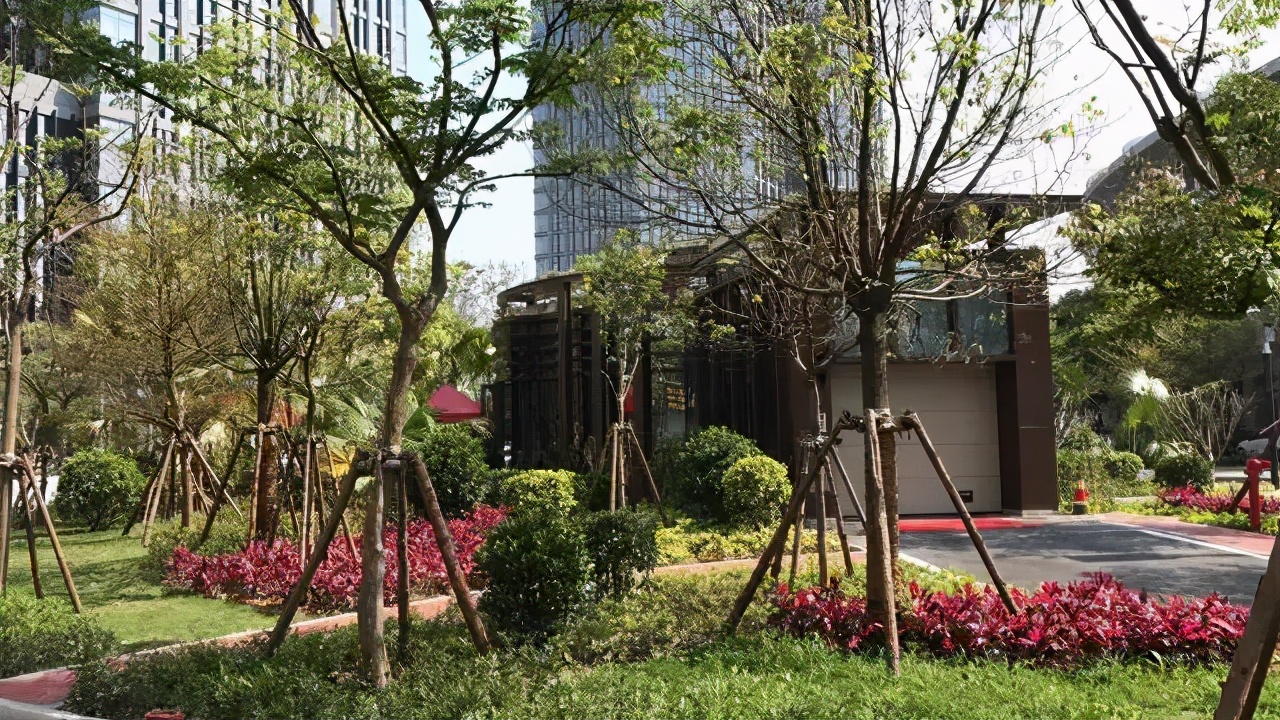

文化中心建成實體（弱化于綠化中，美觀占地少）

二

工程方法

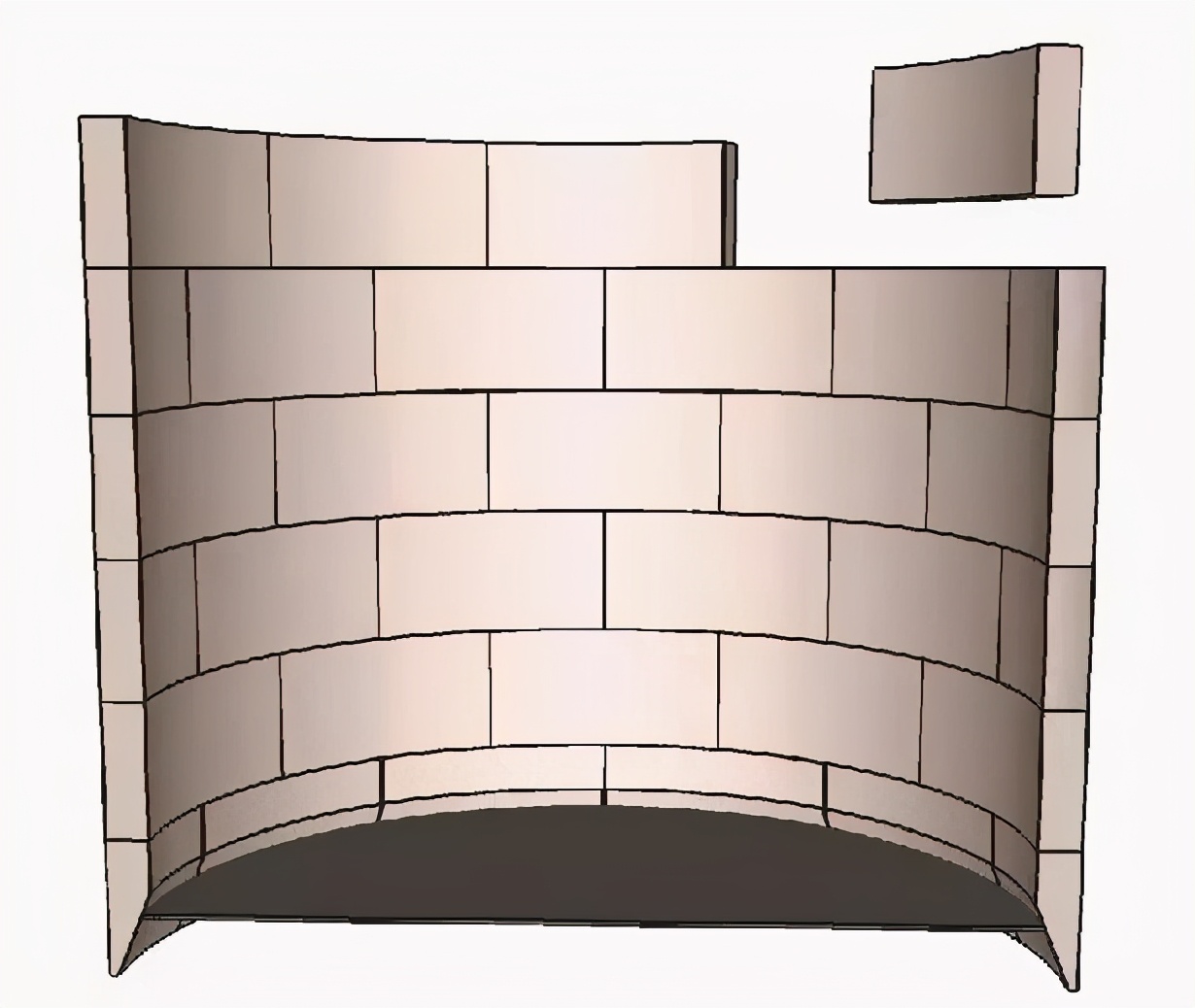

本工程使用方法先將井筒沿高度拆分成6層，底層為刃腳層，其余5層為標準層，每層拆分為10塊，每塊內、外側墻通過連接肋相互固結。所有內、外側墻均采用高精度大塊定型鋼模板在工廠預制，標準化、模塊化程度高。

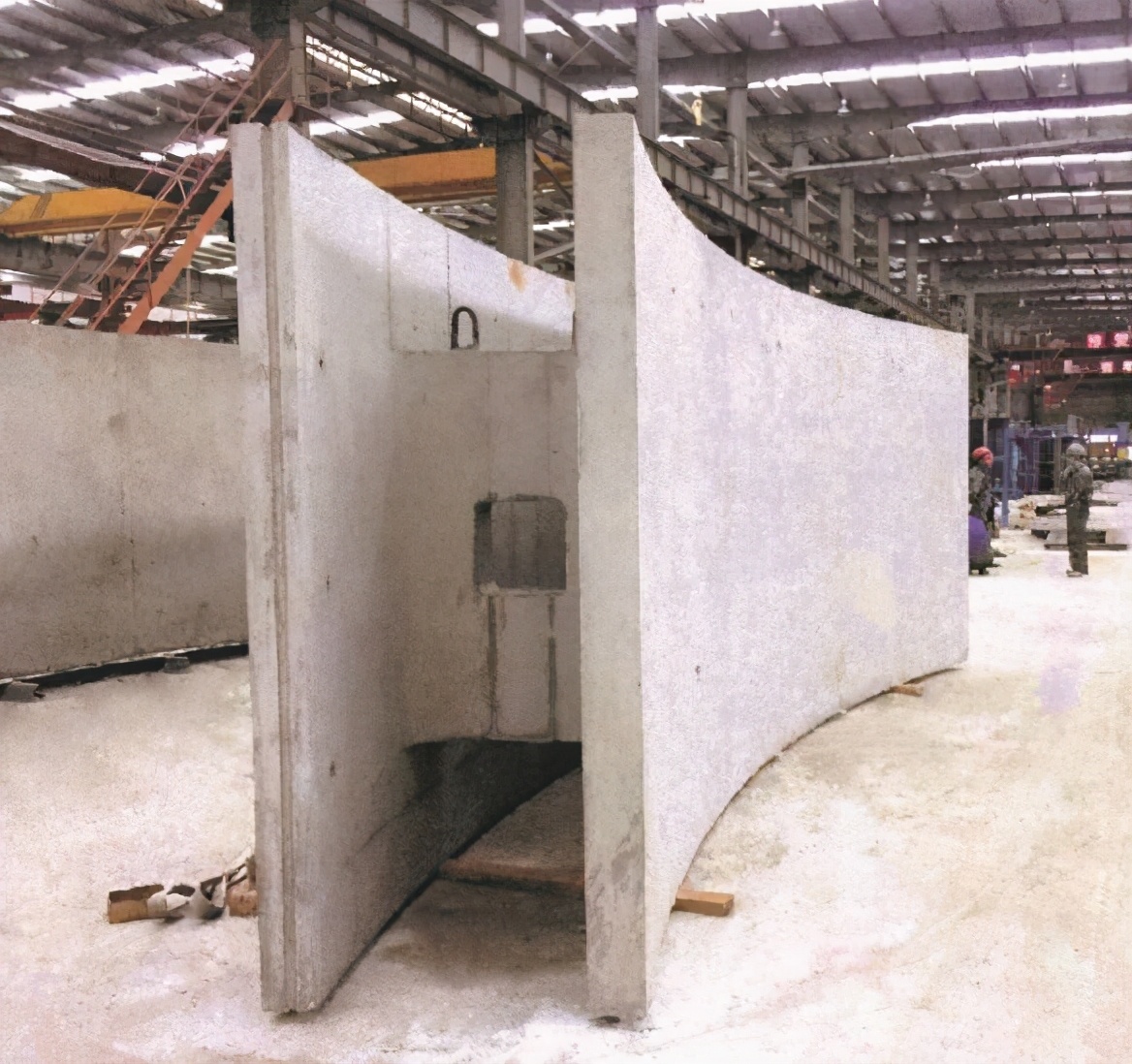

刃腳塊

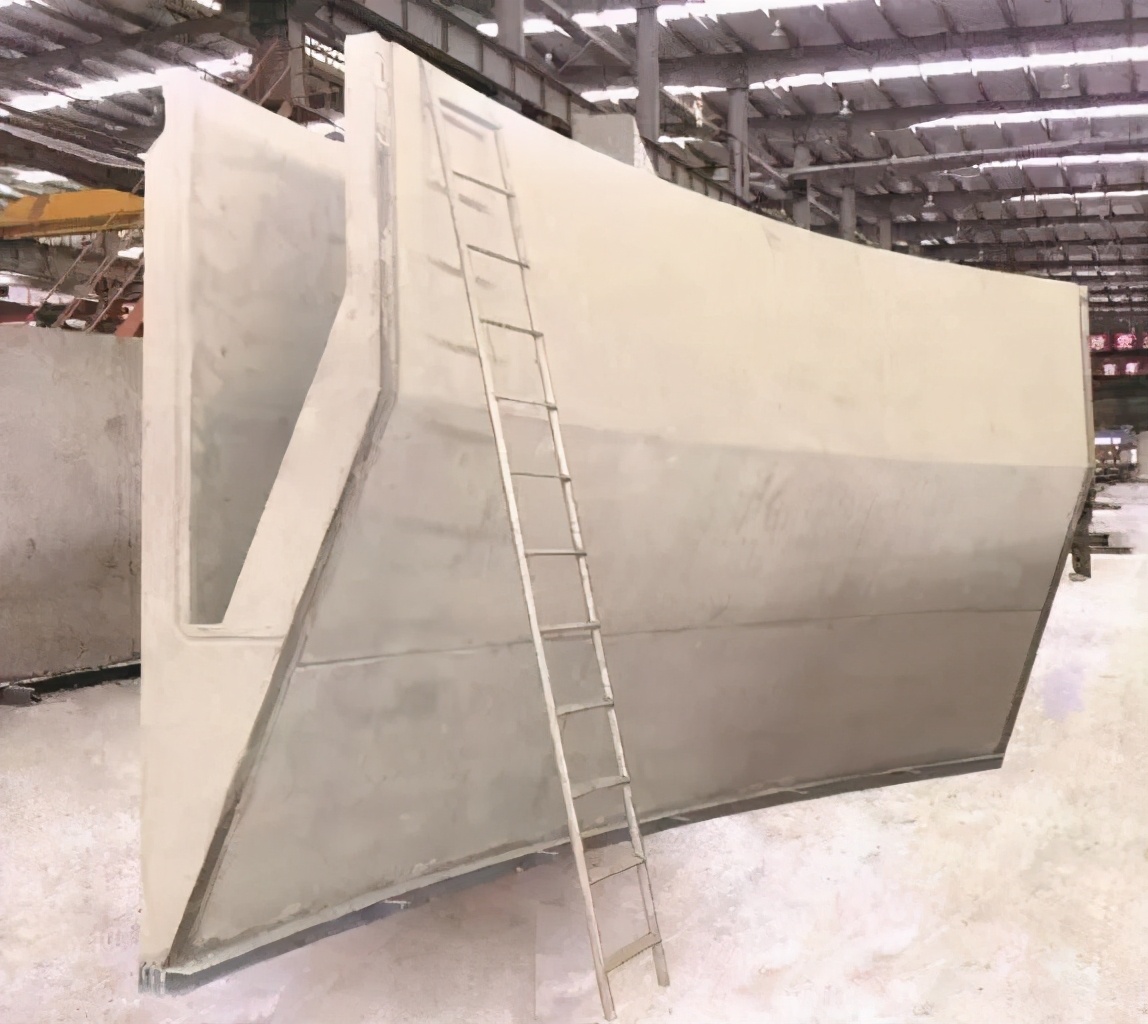

標準塊

將預制塊運往現場拼裝，在內、外側墻之間的內腔澆筑鋼筋混凝土，保證裝配式井筒連接性及安全性，現場施工步驟如下：

1）將刃腳塊拼接成圓筒形的刃腳層。拼裝前首先要做放線、設置工裝架的準備工作，保證拼裝的精度；

2）往刃腳層內腔一次性澆筑鋼筋混凝土，再將刃腳層圍繞的地面開挖出土，使刃腳層下沉到位；

3）吊裝標準塊與已安裝的井筒頂部拼接，并將相鄰標準塊依次拼接，構成井筒上一層。拼裝時不僅要保證井筒的垂直度及塊體穩定性，還要注意不使相鄰層的豎向拼縫在同一豎向線內。

4）往標準層內腔一次性澆筑鋼筋混凝土，繼續開挖出土，直至該層井筒下沉到位；

5）重復步驟3），4）安裝井筒其它層，直至井筒逐層下沉到預設的深度17.05m；

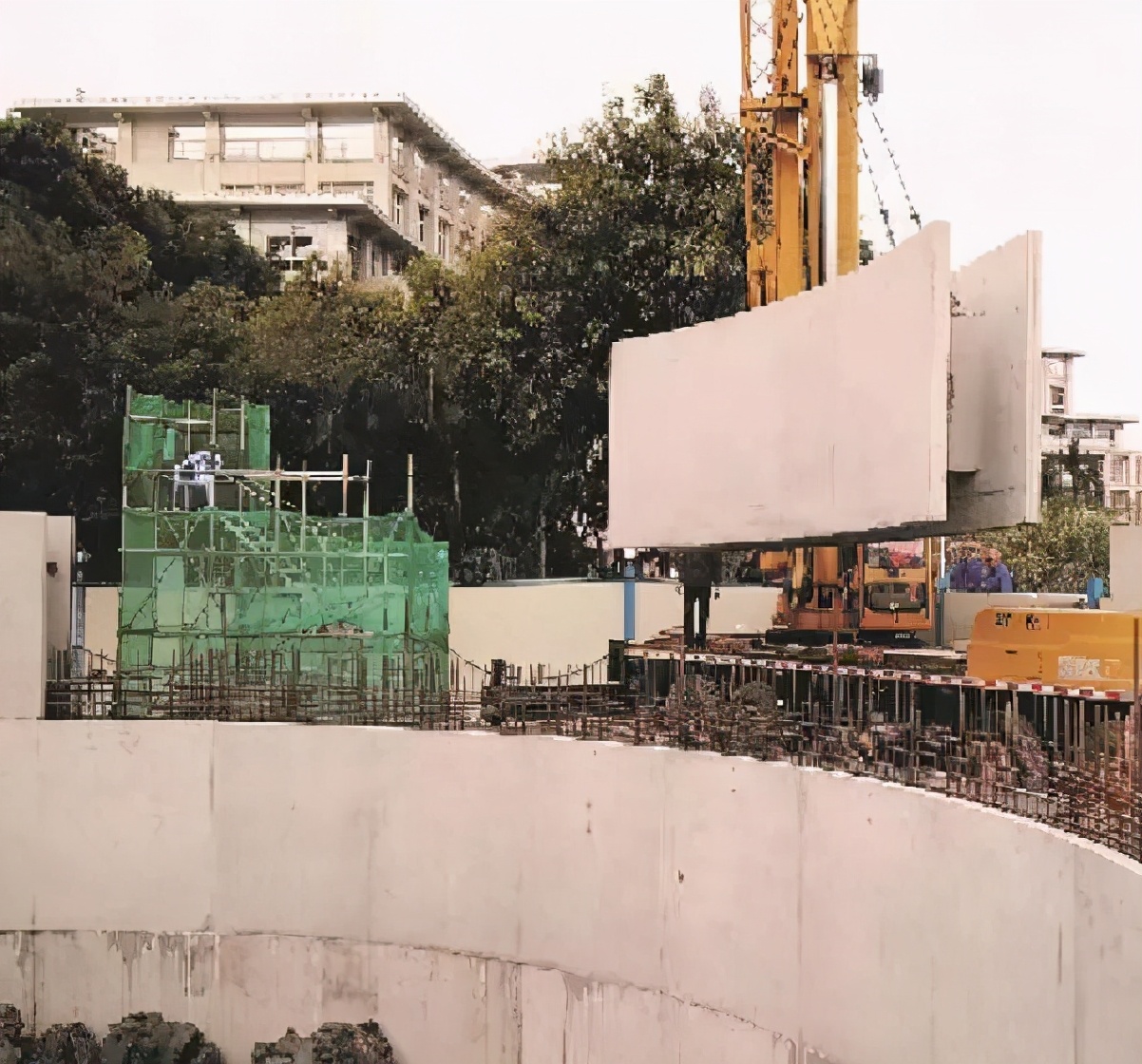

刃腳層拼裝

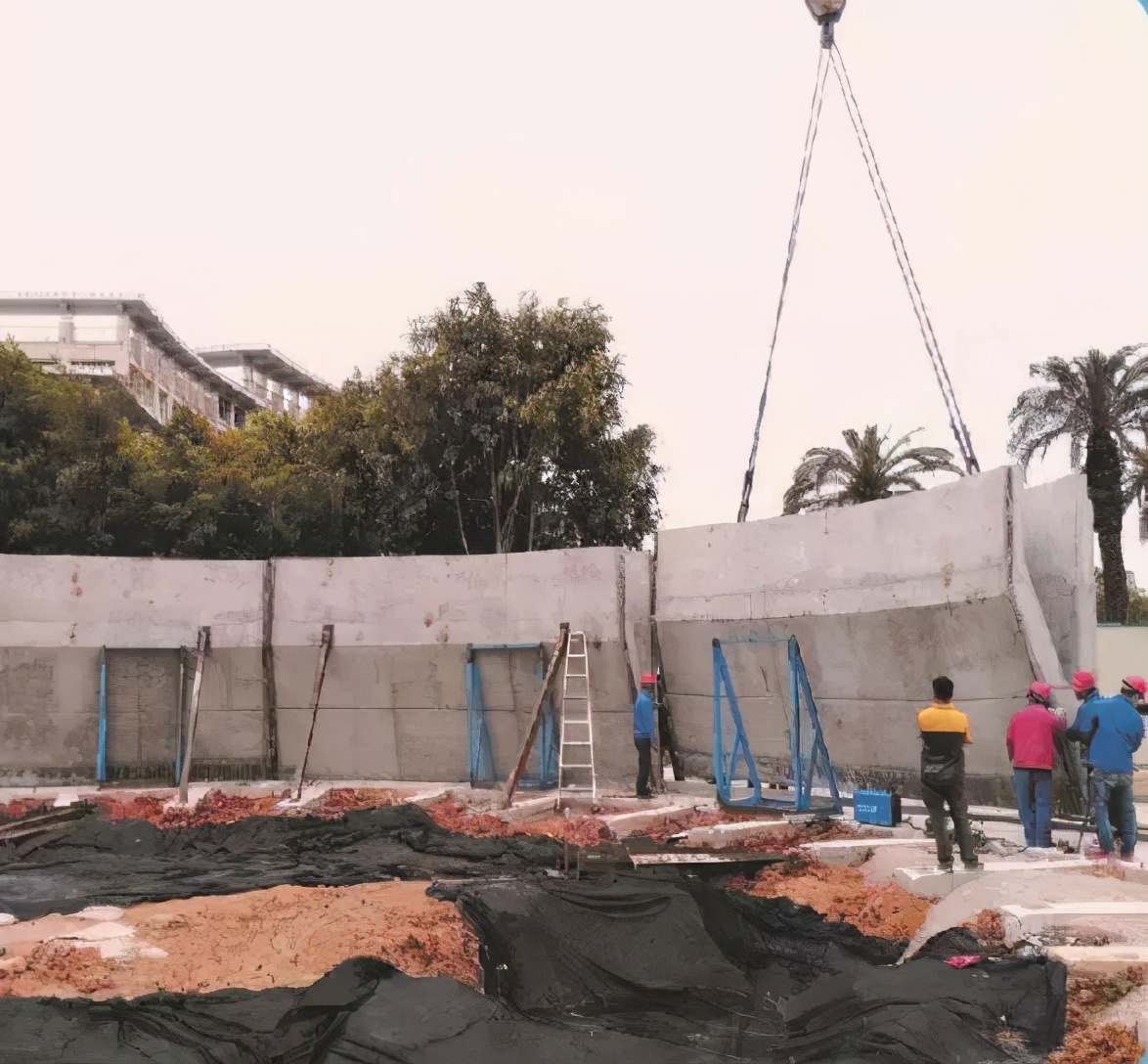

標準層拼裝

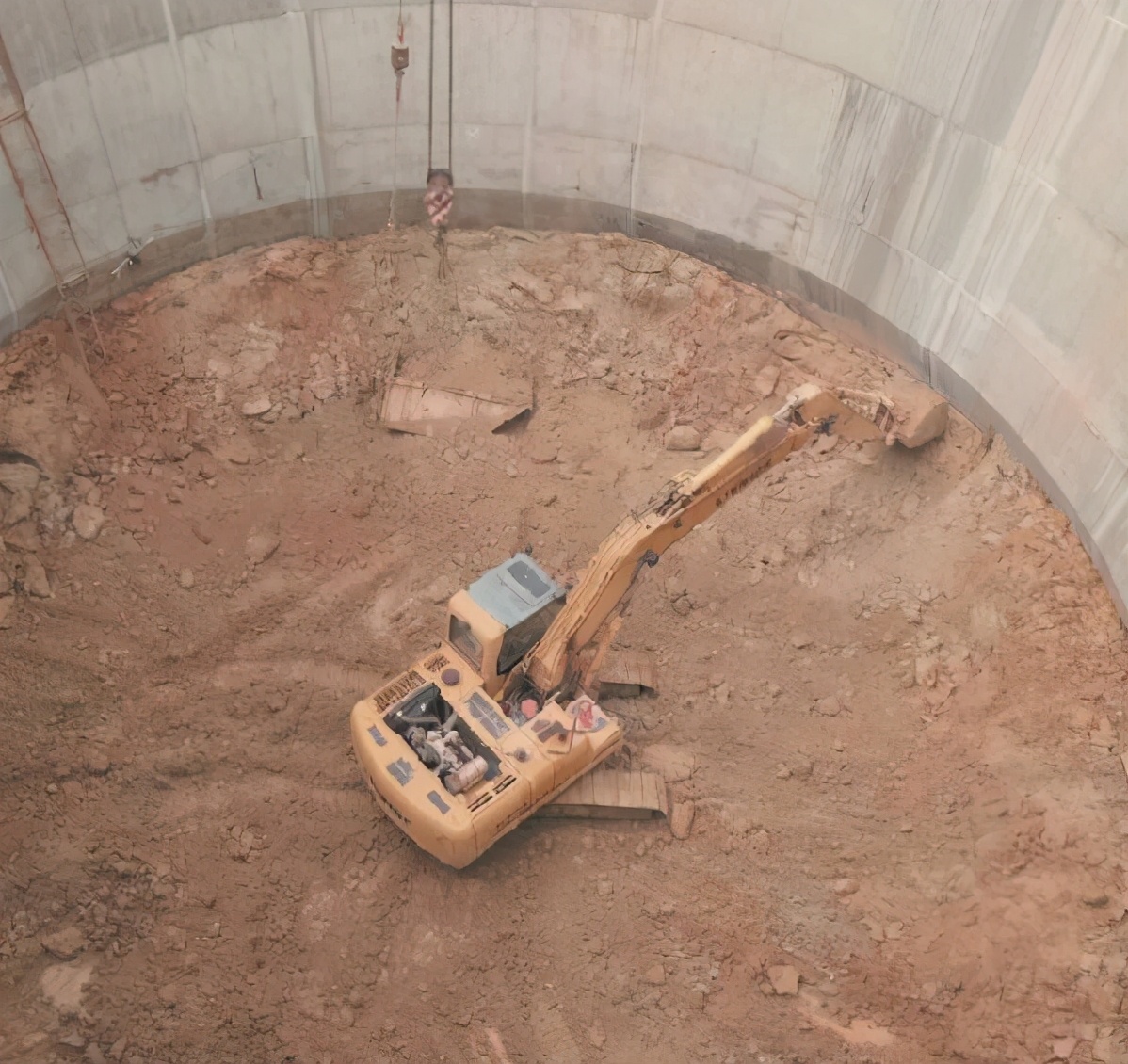

挖土下沉

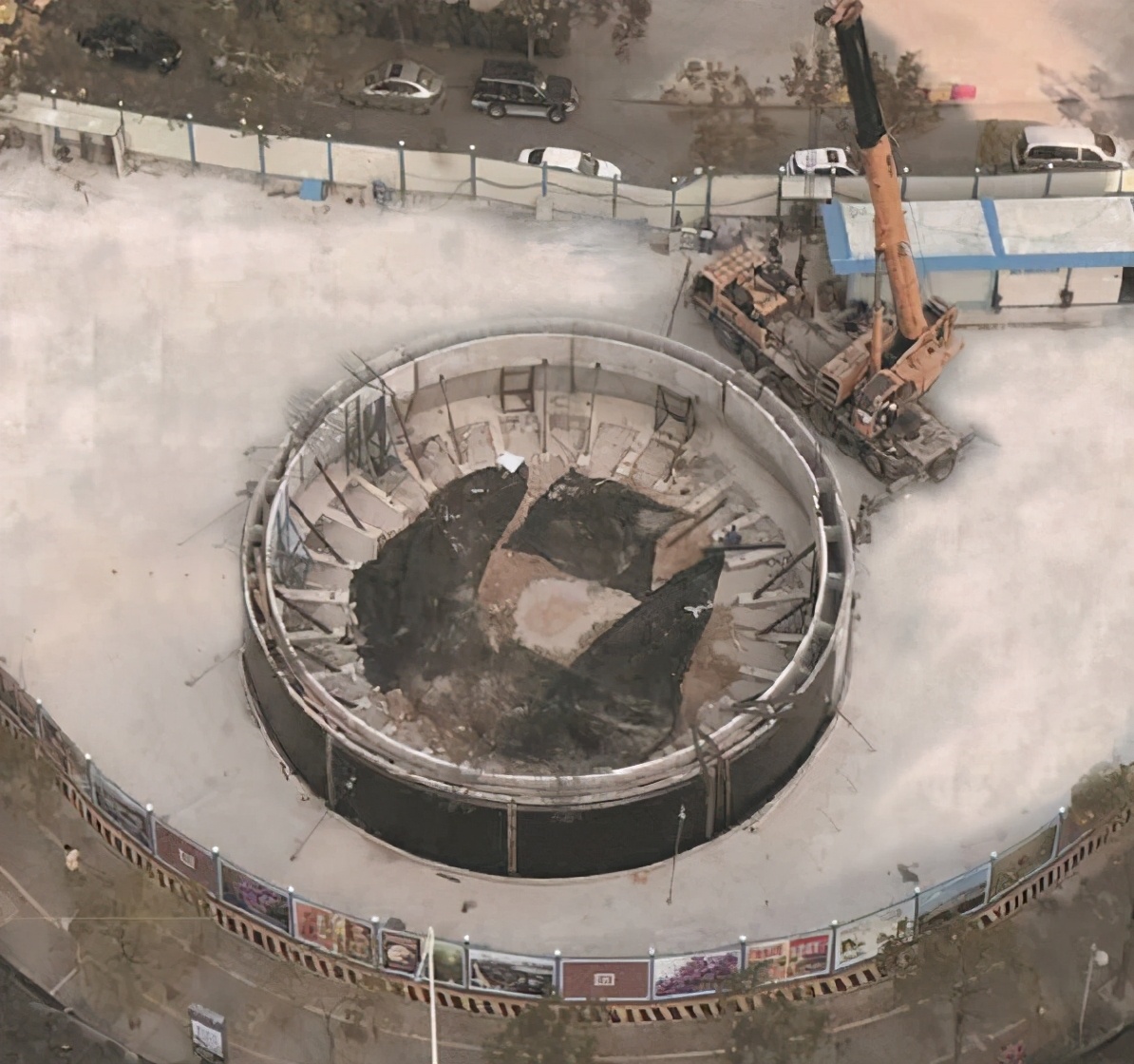

拼裝鳥瞰圖

6）沉井底部分別為素混凝土封底、鋼筋混凝土底板和壓重混凝土；

7）主體鋼結構及設備安裝。

下沉封底

設備安裝

三

BIM技術的應用

本項目體量小，但五臟俱全，在過程中通過采用BIM技術，對構件拼裝、各專業施工碰撞問題及時調整校正，并模擬各種規格車輛的使用過程，對停車失誤核查。尤其在拼裝設計、鋼結構與設備結構匹配設計、材料采購、成本管控、使用功能復核、建設工期把控等各方面均發揮作用。

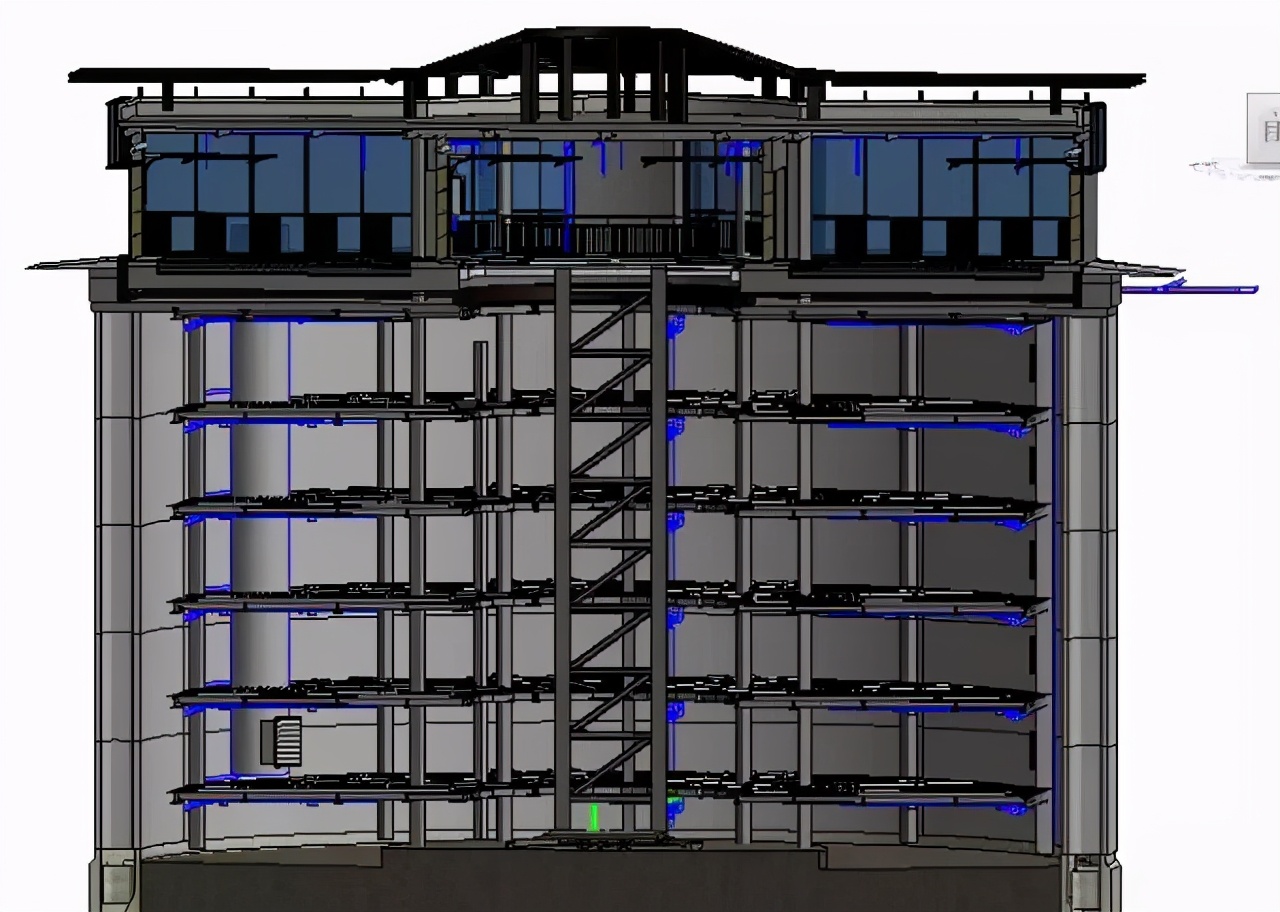

BIM應用
