裝配式建筑疊合板結構將樓板的厚度分為構件工廠預制和現場澆筑兩部分。這樣既可減輕構件運輸和安裝時的自重，現場又可不再采用模板和支模架，從而提高工效和保障施工安全；另通過現場二次澆筑，板的承載力提高、建筑物整體剛度加強。

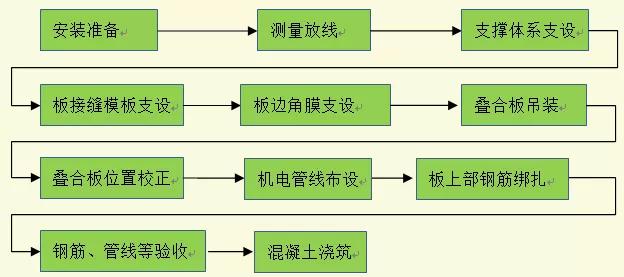

1工藝流程

2安裝準備

（1）根據施工圖紙，檢查疊合板構件類型，確定安裝位置，并對疊合板吊裝順序進行編號。

（2）施工現場將對吊裝疊合板時外伸鋼筋有影響的暗柱箍筋、水平梯子筋、水平定位筋及梁上鐵全部取出，待疊合板吊裝就位后再恢復原狀。

3測量放線

（1）按照疊合板獨立支撐體系布置圖在樓板上放出獨立支撐點位圖；

（2）按照裝配式結構深化圖紙在墻體上彈出疊合板邊線和疊合板中心線，并在剪力墻面上彈出+1米水平線、墻頂彈出板安放位置線，并做出明顯標志，以控制疊合板安裝標高和平面位置，同時對控制線進行復核。

4疊合板吊裝就位

（1）疊合板起吊時，要減小在非預應力方向因自重產生的彎矩，吊裝時為便于板就位，采用3m麻繩作牽引繩。

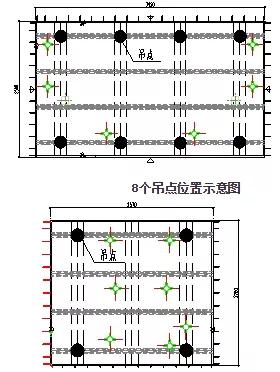

（2）吊裝時吊點位置以深化設計圖或進場預制構件標記的吊點位置為準，不得隨意改變吊點位置；吊點數量：長、寬均小于4000mm的預制疊合板為4個吊點，吊點位于疊合板四個角部方向；尺寸大于4000mm的疊合板為6-8個吊點，吊點對稱分布，確保構件吊裝時受力均勻、吊裝平穩。

（3）起吊時要先試吊，先吊起距地50厘米停止，檢查鋼絲繩、吊鉤的受力情況，使疊合板保持水平，然后吊至作業層上空。起吊時吊索水平夾角不小于60°，即疊合板構件鋼絲繩長度不小于3m。

（4）就位時疊合板要從上垂直向下安裝，在作業層上空30cm處略作停頓，施工人員手扶樓板調整方向，將板的邊線與墻上的安放位置線對準，注意避免疊合板上的預留鋼筋與墻體鋼筋打架，放下時要停穩慢放，嚴禁快速猛放，以避免沖擊力過大造成板面震折裂縫。5級風以上時應停止吊裝。

（5）調整板位置時，要墊以小木塊，不要直接使用撬棍，以避免損壞板邊角,要保證擱置長度，其允許偏差不大于5毫米。撬棍端部用棉布包裹，以免對疊合板造成損壞。

（6）疊合板安裝完后進行標高校核，調節板下的可調支撐。

5疊合板上部鋼筋綁扎

待機電管線鋪設完畢清理干凈后，根據在疊合板上方鋼筋間距控制線進行鋼筋綁扎，保證鋼筋搭接和間距符合設計要求。同時利用疊合板桁架鋼筋作為上鐵鋼筋的馬凳，確保上鐵鋼筋的保護層厚度。

6混凝土澆筑

待鋼筋隱檢合格，疊合面清理干凈后澆筑疊合板混凝土。

（1）對疊合板面進行認真清掃，并在混凝土澆筑前進行濕潤。

（2）疊合板混凝土澆筑時，為了保證疊合板及支撐受力均勻，混凝土澆筑采取從中間向兩邊澆筑，連續施工，一次完成；同時使用振動棒振搗，確?；炷琳駬v密實。

（3）根據樓板標高控制線，控制板厚；澆筑時采用2m刮杠將混凝土刮平，隨即進行混凝土收面及收面后拉毛處理。

（4）混凝土澆筑完畢后立即進預制裝配式行養護，養護時間不得少于7天。

7質量標準

疊合板安裝完畢后，構件安裝尺寸允許偏差應符合規范要求；

檢查數量：按樓層、施工段劃分檢驗批；在同一檢驗批內，應全數檢查。
